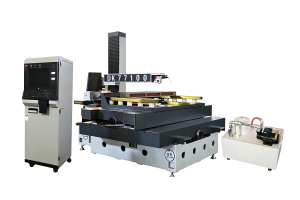

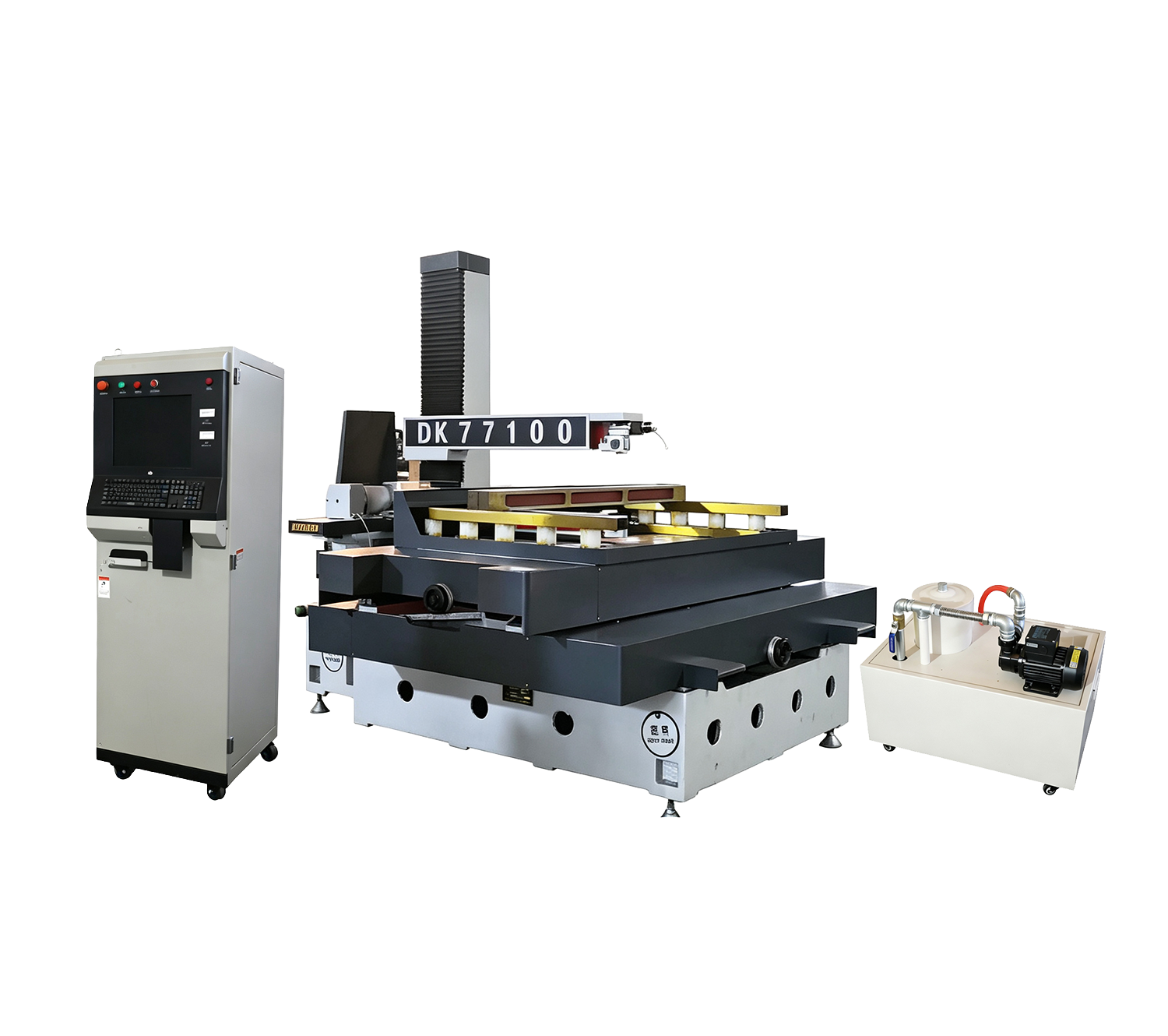

DK77 Serisi, molibden telin tekrar kullanıldığı çok geçişli kesim teknolojisine sahip CNC tel erozyon makineleridir. Step motorlu XYUV eksen yapısı ve çoklu kesim özelliği sayesinde kalıpçılık, takım imalatı ve genel hassas metal işleme uygulamalarında yüksek performans / yatırım maliyeti dengesi sunar. Kompakt modellerden büyük ve ağır iş parçalarının işlenmesine yönelik modellere kadar geniş çalışma kapasitesiyle farklı üretim ihtiyaçlarına uygun çözümler sunar.
Öne Çıkan Özellikler
- Maksimum kesme hızı: 150 mm²/dak
- İşleme hassasiyeti: 0,015 mm
- Yüzey pürüzlülüğü: Ra 0,8–1,0
- Tel çapı: Ø0,12–0,22 mm molibden tel
- Tel sistemi: Tekrar kullanılabilir molibden tel
- XYUV eksenleri: Step motor
- Standart konik kesim: ±6° / 80 mm
- Maksimum kesme yüksekliği: modele bağlı olarak 600 mm
- Merkezi yağlama sistemi
- Tel gerginlik sistemi
- CNC kontrollü çok geçişli kesim
Standart Donanım
CNC ve akım jeneratörlü kontrol ünitesi; çalışma sıvısı filtreleme sistemi; XYUV step motorları; lineer kızaklar; harici kontrol paneli; merkezi yağlama sistemi; tel gerginlik sistemi; ayarlanabilir makine ayakları; başlangıç sarf malzemeleri; tel diklik ayar aparatı; iş parçası bağlama elemanları ve bakım takım seti.
|
Model |
İş Tablası |
X/Y Hareketi |
Maks. Kesme |
Maks. Parça |
Kesme Açısı |
|
DK7725 |
520 × 690 |
250 × 320 |
300 |
200 |
±6° / 80 mm |
|
DK7732 |
440 × 700 |
320 × 400 |
400 |
300 |
±6° / 80 mm |
|
DK7740 |
540 × 780 |
400 × 500 |
400 |
400 |
±6° / 80 mm |
|
DK7745 |
480 × 740 |
450 × 550 |
400 |
400 |
±6° / 80 mm |
|
DK7755 |
650 × 1000 |
500 × 630 |
500 |
700 |
±6° / 80 mm |
|
DK7763 |
760 × 1142 |
630 × 800 |
600 |
1000 |
±6° / 80 mm |
|
DK7780A |
900 × 1500 |
800 × 1200 |
600 |
1500 |
±6° / 80 mm |
|
DK7780B |
900 × 1500 |
800 × 1000 |
600 |
1500 |
±6° / 80 mm |
|
DK77100 |
1010 × 1500 |
1000 × 1200 |
600 |
1500 |
±6° / 80 mm |
|
DK77120 |
1300 × 1900 |
1200 × 1600 |
500 |
4000 |
±6° / 80 mm |
